資料中心供電架構傳統 AC 交流電 vs. HVDC 直流電

☘️ Article

✍️ Abstract

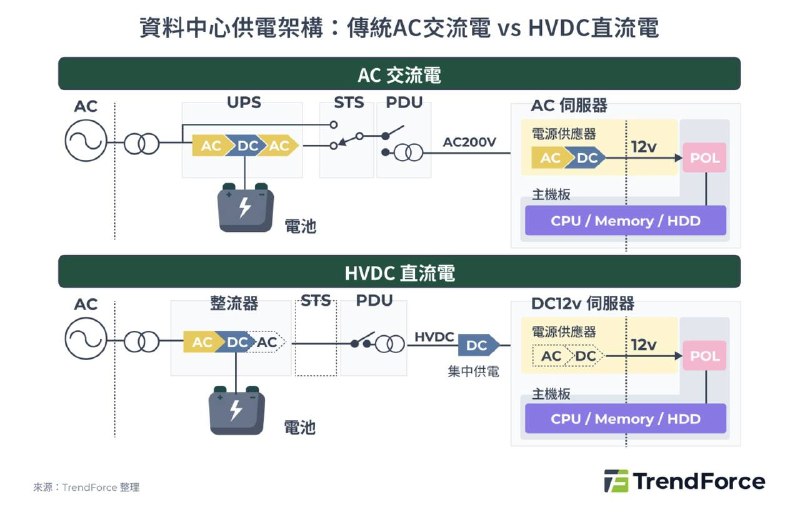

資料中心供電架構：傳統 AC 交流電 vs. HVDC 直流電

• AC 架構流程：AC 經 UPS 兩次轉換並由 PDU 輸出 AC 200V 至伺服器。
• HVDC 架構流程：透過整流器執行 AC 轉 DC 後，以高壓直流電集中供電。
• 轉換效率差異：HVDC 省略伺服器內電源供應器 (PSU) 的重複轉換步驟，降低能量損耗。
• 設備簡化程度：HVDC 架構可 省略、簡化 靜態轉移開關 (STS) 的配置。
• 主機板端供電：兩者最終皆透過 POL 調節電壓，輸送至 CPU 與記憶體。

專有名詞

• UPS：不斷電系統，在電源異常時提供備用電力，確保設備持續運作。
• STS：靜態轉移開關，用於快速切換不同電源路徑，避免供電中斷。
• PDU：配電單元，將電力分配至伺服器機櫃的配電設備。
• PSU：電源供應器，將外部電壓轉換為電腦元件可用之低壓直流電。
• POL：局端電壓調節器，在主機板端將電壓精準調節至元件所需之電壓。
• HVDC：高壓直流電，將直流電壓提升至較高電位，以降低電力傳輸損耗。
